JAX TPU 显存分析指南

基于实际 profiling 踩坑经验总结，适用于包含 Pallas kernel 的 JAX 程序。

1. 背景：显存分析应该看哪一层

JAX 程序的编译链路中，不同阶段提供不同粒度的内存信息：

阶段	看什么	怎么拿
HLO（推荐）	全局 HBM 占用、buffer 生命周期、峰值内存	compiled.as_text() 或 XLA_FLAGS dump
LLO	片上 VMEM 占用、DMA 搬运量	Mosaic 编译日志
Runtime	实际运行时内存 timeline	jax.profiler + xprof

Buffer assignment 发生在 HLO 阶段，因此 HLO 是定位 HBM 占用最准确的数据源。

2. 获取 HLO 的两种方式

方式 A：代码内直接获取（适合快速查看）

lowered = jax.jit(fn).lower(*args)
compiled = lowered.compile()

# HLO text（包含优化后的完整 HLO，但不含 buffer assignment 汇总）
with open("/tmp/fn.hlo.txt", "w") as f:
    f.write(compiled.as_text())

# HLO proto（可喂给 xprof 的 graph viewer）
with open("/tmp/fn.hlo_proto.pb", "wb") as f:
    f.write(compiled.compiler_ir(dialect="hlo_serialized"))

注意：as_text() 输出的是最终优化后、已调度的 HLO（is_scheduled=true），但不包含 buffer assignment 的汇总表，需要手动从 tensor shape 计算各 buffer 大小。

方式 B：XLA_FLAGS dump（适合深入分析）

os.environ["XLA_FLAGS"] = (
    "--xla_dump_hlo_as_text "
    "--xla_dump_hlo_as_proto "
    "--xla_dump_to=/tmp/xla_dump "
    "--xla_dump_hlo_pass_re=.* "
)

dump 目录会生成：

• *-buffer-assignment.txt — 包含精确的 buffer 大小、偏移、峰值 HBM、buffer 复用信息
• 各优化 pass 前后的 HLO text/proto

方式 B 比方式 A 多出 buffer-assignment.txt，这是做显存分析最有价值的文件。

3. xprof 使用注意事项

3.1 HLO Graph Viewer 找不到 main.hlo_proto.pb

现象：打开 xprof 的 Graph Viewer 报 main.hlo_proto.pb; No such file or directory。

原因：JAX profiler 按 JIT 编译单元分别 dump HLO proto，文件名为 jit_xxx(N).hlo_proto.pb，不会生成名为 main 的聚合文件。Graph Viewer 默认以 main 为入口。

解决方案（三选一）：

1. UI 下拉菜单：在 Graph Viewer 页面的 "XLA Modules" 下拉菜单中选择目标模块

2. 符号链接：找到最大的 .hlo_proto.pb 文件（通常是顶层模块），创建符号链接

   cd <profile_timestamp_dir>
   ls -lS *.hlo_proto.pb | head -1
   ln -s 'jit_xxx(N).hlo_proto.pb' main.hlo_proto.pb

3. 代码注入：用方式 A 生成 proto 后复制到 profile 目录

   compiled = jax.jit(fn).lower(*args).compile()
   proto_path = f"{trace_dir}/plugins/profile/<timestamp>/main.hlo_proto.pb"
   with open(proto_path, "wb") as f:
       f.write(compiled.compiler_ir(dialect="hlo_serialized"))

3.2 Memory Viewer 的局限

xprof 的 Memory Viewer 可以分析单个 HLO module 按程序执行顺序的 HBM/VMEM 占用，但：

• 缺乏跨 module 的全局视角
• 需要先找到正确的 top module 才有意义
• 对 Pallas kernel 内部（tpu_custom_call）不透明

3.3 Trace Viewer 辅助定位

打开 Trace Viewer 找耗时最长的 HLO module 名字，可以反推哪个 .hlo_proto.pb 是你的 top module。

4. 关键坑：没有顶层 jax.jit 导致 profile 碎片化

问题

如果被 profile 的函数没有被 jax.jit 包裹，JAX 会把内部的每个 pallas_call、lax.scan 等独立编译。Profiler 会生成一堆分散的 HLO module，没有一个统一的 top module，导致：

• xprof 找不到入口
• 无法做全局 buffer assignment 分析
• 看不到中间 tensor 在 module 之间的 HBM 流动

解决

在 profile 入口加顶层 jax.jit：

@functools.partial(jax.jit, static_argnums=(7, 8))  # scale, chunk_size
def run_bwd(q, k, v, do, g_gamma, h0, dht, scale, chunk_size):
    return chunk_simple_gla_bwd(
        q, k, v, do,
        g_gamma=g_gamma, scale=scale,
        h0=h0, dht=dht, chunk_size=chunk_size,
    )

5. 如何看懂 xprof Memory Viewer

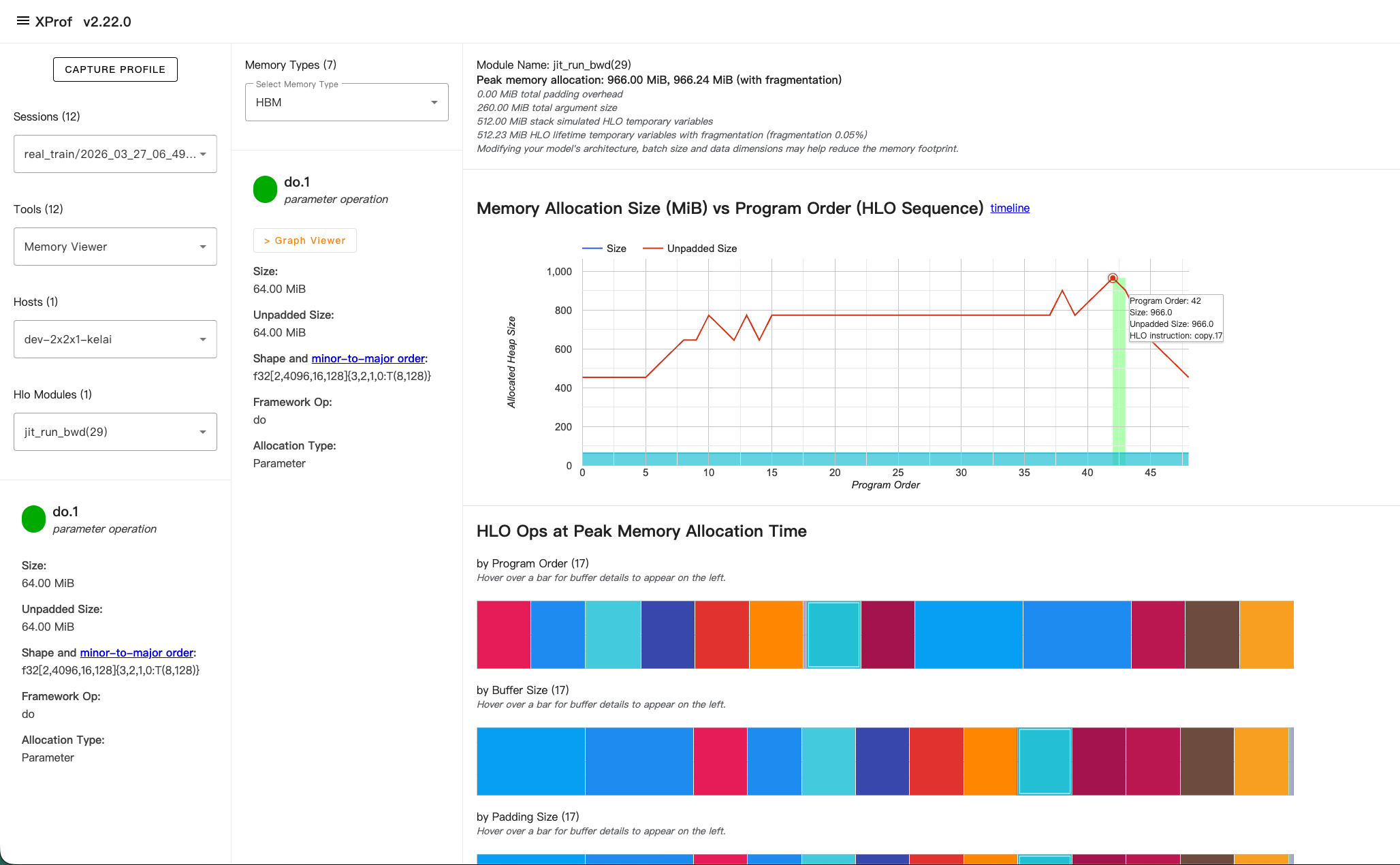

成功拿到带顶层 jax.jit 的 profile 后，在 xprof 左侧选择 Tools → Memory Viewer，Hlo Modules 下拉选择你的 top module（如 jit_run_bwd(29)），即可看到完整的显存分析视图。

5.1 顶部摘要栏

页面顶部会显示全局统计：

Module Name: jit_run_bwd(29)
Peak memory allocation: 966.00 MiB, 966.24 MiB (with fragmentation)
  0.00 MiB total padding overhead
  260.00 MiB total argument size
  512.00 MiB stack simulated HLO temporary variables
  512.23 MiB HLO lifetime temporary variables with fragmentation (fragmentation 0.05%)

各字段含义：

字段	含义
Peak memory allocation	HBM 峰值占用，即程序运行中同时存活的 buffer 总大小的最大值
total argument size	函数入参占用的 HBM（如 q, k, v, do 等输入 tensor）
stack simulated HLO temporary variables	XLA 用栈式分配模拟的临时 buffer 总量
HLO lifetime temporary variables	基于 buffer 实际生命周期计算的临时变量占用（含碎片）
fragmentation	因 buffer 生命周期交错导致的内存碎片率，越低越好
total padding overhead	为满足对齐要求额外 pad 的字节数

峰值 = 入参 + 临时变量。优化目标是降低临时变量占用。

5.2 主图：Memory Allocation Size vs Program Order

这是 Memory Viewer 的核心图表。

X 轴 — Program Order（HLO Sequence）：XLA 调度后的 HLO 指令执行顺序。每个整数对应一条 HLO 指令（如 copy.17, custom-call.1 等）。这不是时间轴，而是静态的指令序号。

Y 轴 — Allocated Heap Size（MiB）：在该 Program Order 时刻，所有存活 buffer 的总 HBM 占用。

两条线：

• 蓝线（Size）：含 padding 的实际分配大小
• 红线（Unpadded Size）：不含 padding 的逻辑大小。两线差距大说明 padding 浪费严重

图的形状解读：

• 上升段：新 buffer 被分配（如 layout copy 产生新 tensor、Pallas kernel 分配输出）
• 平台段：多个 buffer 同时存活，内存稳定
• 下降段：旧 buffer 生命周期结束，被释放
• 最高点：即峰值内存，是优化的重点关注位置

悬停交互：鼠标悬停在图上任意一点，会显示该 Program Order 对应的 HLO 指令名。例如 Program Order: 42, Size: 966.0, HLO instruction: copy.17 表示执行到第 42 条指令 copy.17 时达到峰值。

5.3 左侧面板：Buffer 详情

点击图上的某个点（或下方色块），左侧面板显示该 buffer 的详细信息：

• Size / Unpadded Size：该 buffer 的大小（如 64.00 MiB）
• Shape and minor-to-major order：tensor 形状和内存布局（如 f32[16,128,64,128]{3,2,1,0:T(8,128)}）
• Framework Op：对应的 JAX 层操作（如 jit(run_bwd)/pallas_call）
• Allocation Type：
  • Parameter：函数入参，生命周期覆盖整个程序
  • Temporary：中间结果，仅在被使用期间存活
  • Output：函数输出
• Source：分配该 buffer 的源码位置（如 chunk_o.py:156）
• Source Stack：完整的 Python 调用栈，可追溯到 profile 脚本的哪一行触发了这个分配

Source Stack 是定位"这块内存是谁分配的"最直接的手段。

5.4 底部：Peak 时刻的 Buffer 分解

"HLO Ops at Peak Memory Allocation Time" 展示峰值时刻所有存活 buffer 的组成，提供三种排序视图：

• by Program Order：按 buffer 被分配的指令顺序排列。从左到右对应 Program Order 从早到晚，可以看出哪些"早期分配的 buffer 到峰值时仍未释放"——这些是优化目标
• by Buffer Size：按 buffer 大小从大到小排列。最左边的色块就是最大的 buffer，通常是优化收益最高的目标
• by Padding Size：按 padding 开销排列，用于发现对齐浪费

每个色块对应一个 buffer，颜色在三个视图中保持一致。悬停色块会在左侧面板显示该 buffer 的详情（Shape、Source、Allocation Type 等）。

5.5 典型分析流程

1. 看顶部摘要，确认 Peak memory 和 argument size 的比例 — 如果临时变量远大于入参，说明有优化空间
2. 在主图中找到峰值点，悬停查看是哪条 HLO 指令触发的
3. 在底部 by Buffer Size 视图中，从左到右逐个检查最大的 buffer：
   • 它是 Parameter（入参，不可避免）还是 Temporary（可能可以优化）？
   • Source 指向哪里？是 layout copy？是 Pallas kernel 的输出？还是中间计算？
4. 对于大的 Temporary buffer，回到源码思考：
   • 能否避免 layout copy（调整 Pallas kernel 接受原始 layout）？
   • 能否减小中间 tensor 的精度（f32 → bf16）？
   • 能否通过 recomputation 替代 materialization？
5. 如需查看峰值前后 buffer 的分配/释放细节，点击主图上峰值附近的不同 Program Order 点，观察哪些 buffer 出现/消失

5.6 Memory Type 切换

左上角的 Select Memory Type 下拉可切换分析目标：

• HBM：设备主存（默认，最常用）
• VMEM：片上 SRAM（对 Pallas kernel 的 tile 大小调优有用，但只能看到 XLA 管理的部分，Pallas kernel 内部的 VMEM 对此不透明）

6. 从 HLO 手动分析显存占用

当拿到 top module 的 HLO text 后，关注以下内容：

6.1 识别大 buffer

从 ENTRY 函数的参数和中间操作的 shape 计算：

# 例：f32[2,4096,16,128] = 2 * 4096 * 16 * 128 * 4 bytes = 64MB
%flat_args_0 = f32[2,4096,16,128]{3,2,1,0:T(8,128)} parameter(0)

6.2 关注 layout copy

%copy = f32[8192,16,128]{2,0,1:T(8,128)} copy(%bitcast.16)

Layout 转换（{3,2,1,0} → {2,0,1}）会创建额外的 HBM buffer。如果 Pallas kernel 能直接接受原始 layout，可以省掉这些 copy。

6.3 识别 Pallas kernel

%trace_fn.1 = (...) custom-call(...), custom_call_target="tpu_custom_call"

Pallas kernel 在 HLO 中是 opaque 的 tpu_custom_call。XLA 无法优化其内部，但能看到它的输入输出 buffer 大小。

6.4 粗算峰值公式

峰值 HBM ≈ 所有输入 + layout copy 中间结果 + 输出 + Pallas scratch

精确值看 buffer-assignment.txt（方式 B dump 出的）。

7. 完整 profile 脚本模板

import functools
import os

os.environ["XLA_FLAGS"] = (
    "--xla_dump_hlo_as_text "
    "--xla_dump_hlo_as_proto "
    "--xla_dump_to=/tmp/xla_dump "
)
os.environ["LIBTPU_INIT_ARGS"] = (
    "--xla_xprof_register_llo_debug_info=true "
    "--xla_enable_custom_call_region_trace=true"
)

import jax
import jax.numpy as jnp

@functools.partial(jax.jit, static_argnums=(...))
def target_fn(...):
    ...

# 1. 生成输入
inputs = make_inputs(...)

# 2. Warmup（触发编译）
out = target_fn(*inputs)
out[0].block_until_ready()

# 3. Profile
trace_dir = "/tmp/xprof_trace"
jax.profiler.start_trace(trace_dir)
for _ in range(3):
    out = target_fn(*inputs)
    out[0].block_until_ready()
jax.profiler.stop_trace()

# 4.（可选）注入 top module proto 到 profile 目录
compiled = target_fn.lower(*inputs).compile()
# 找到 trace_dir 下的 timestamp 目录，写入 main.hlo_proto.pb

8. 两条编译路径对显存分析的影响

标准 JAX:  JAX → HLO → XLA 优化 → buffer assignment → LLO → VLIW
Pallas:   Pallas → HLO (opaque custom-call) → Mosaic → LLO → VLIW

• 标准 JAX 路径：XLA 能看到所有操作，buffer assignment 完整反映所有中间 tensor
• Pallas 路径：XLA 只看到 tpu_custom_call 的输入输出，kernel 内部的 VMEM 使用对 HLO 不可见
• 两者混合时：顶层 HLO 的 buffer assignment 反映 HBM 占用（包括 Pallas kernel 的 I/O buffer），但 Pallas kernel 内部的 VMEM 占用需要看 LLO
